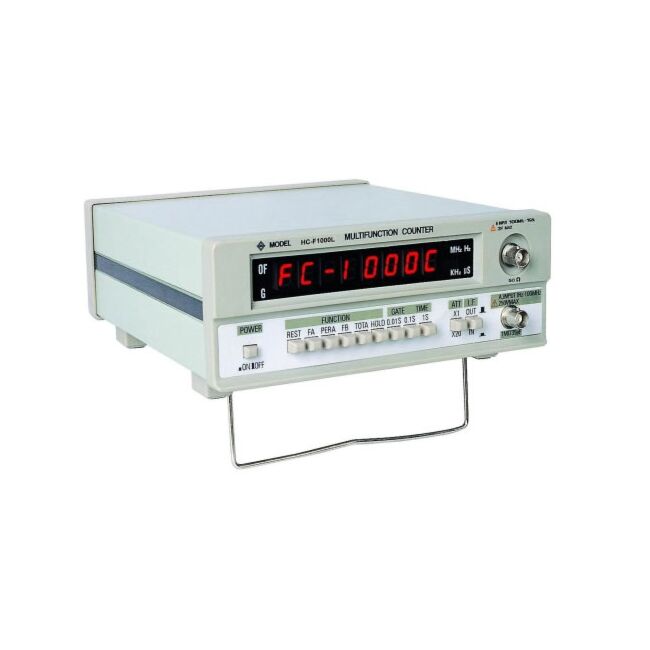

Frecuencimetro HC-F1000L

Medición de Frecuencia

CANAL A

Rango: 1 Hz - 100 MHz

Resolución: Max . 1 Hz

Tiempo de puerta : 0,01s / 0,1s / 1s seleccionable

Precisión: ± 1COUNT ± error de base de tiempo × Frec .

CANAL B

Rango: 100MHz - 1GHz ( máx. Hasta 1,3 GHz )

Resolución: Max . 100Hz

Tiempo de puerta : 0,01s / 0,1s / 1s seleccionable

Precisión: ± 1COUNT ± error de base de tiempo × Frec .

Periodo de Medición

(CH A solamente)

Rango: 1 Hz to10MHz

Resolución: Max . 10 ^-9 s

Precisión: ± 1COUNT Error ± Base de tiempo × período

Características de entrada

CANAL A

Sensibilidad de entrada : 1 Hz ~ 10 Hz 30mVrms

10Hz ~ 80MHz 25mVrms

80MHz ~ 100MHz 30mVrms

Atenuación: x 1 , x 20 fija

Impedancia: Aprox. 1MΩ , < 3pF

Tensión máxima de entrada: 250 Vrms ( DC + AC )

CANAL B

Sensibilidad de entrada : 100MHz ~ 1GHz 30mVrms

50mVrms 1.3GHz 1 GHz ~

Impedancia: Aprox. 50Ω

Tensión máxima de entrada: 3V

Atenuador de salida

0 dB , 10 dB , 20 dB , 30 dB , 40 dB , 60 dB

( 6 de selección de rango , precisión ± 1 dB con carga 600Ω )

Base de tiempo

Frecuencia: 10MHz

Estabilidad: Mejor que ± 2x10 ^-6  / día
Salida : Low Level ( 0): 0 V ~ 0.8V

Alto Nivel ( 1 ) : 3V ~ 5V

Visualización

8 dígitos pantalla rojo 7mm LED con punto decimal , Puerta, desbordamiento , kHz , MHz y y micro ; s indicación.

Tiempo de calentamiento

20 minutos después comenzó fría a 25 ° C

Operación Ambient

0 ° C ~ 50 ° C , 10 ~ 90 % RH

Dimensión

85mm ( W ) x 207mm (H ) x 255 mm ( D )

Peso

2kg
