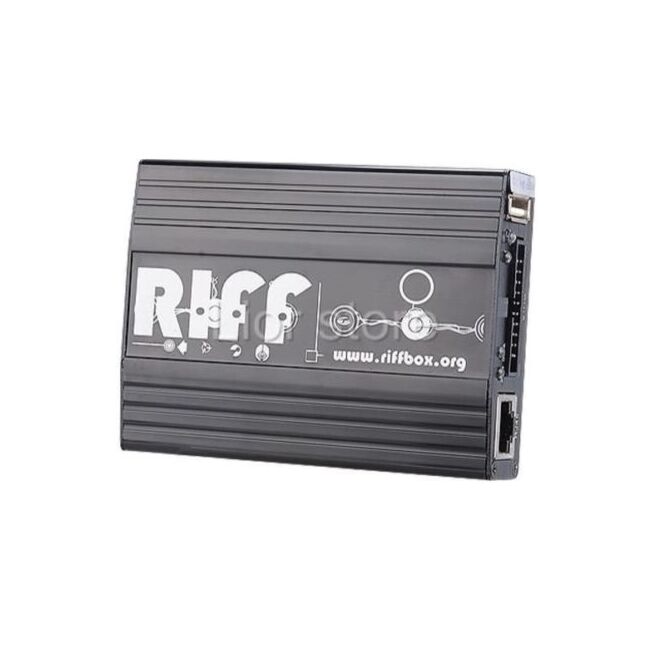

RIFF BOX

Especificaciones:

Características RIFF JTAG Box pendientes

ARM7 / ARM9 / ARM11 PXA3xx, PXA270, Cortex-A8, OMAP850, Cortex-A9 de doble núcleos apoyó
Múltiples dispositivos en cadena JTAG compatibles, la selección número TAP disponibles
Cualquier selección de nivel de tensión a medida dentro del rango de ~ 1.4V a 3.3V
La selección de reloj TCK / adaptativa disponibles
Núcleo Halt (NRST no se cambia)
Restablecer núcleo (NRST se aplica antes de detenerse)
Núcleo de ejecución
Direct Memory Read (por 8/16 / bytes de 32 bits / medias palabras / palabras)
Direct Memory Write (por 8/16 / bytes de 32 bits / medias palabras / palabras)
El acceso a los registros de control núcleo ARM (coprocesador 15)
Puntos de ruptura de códigos de programa
Scripting personalizado y DCC loader apoyaron (compatible con guiones Trace32)
Servidor encargo GDB Disponible
E / S pasadores de detección - Característica única disponible con RIFF Box JTAG SOLAMENTE!
Controladores RIFF Box JTAG compatibles

OneNAND (conectado directamente al espacio de direcciones del MCU)
TPI Cumple NOR con TPI comando establece 0 × 0001, 0002 × 0, 0 × 0200 y 0003 × 0
Controlador NAND en MSM6250, MSM6250A
Controlador NAND en QSC6055, QSC6085, QSC6240, QSC6270
Controlador NAND en MDM6085, MDM6200, MDM6600
Controlador NAND en MSM6245, MSM6246, MSM6270, MSM6275, MSM6280, MSM6280A, MSM6281, MSM6290, MSM6800A, MSM6801A
Controlador NAND y Controlador OneNAND en MSM7225, MSM7227, MSM7625, MSM7627
Controlador NAND en MSM7200, MSM7200A, MSM7201A, MSM7500, MSM7500A, MSM7501A, MSM7600
Controlador NAND en QSD8250, QSD8650
eMMC Controlador # 2 en MSM7230, MSM8255, MSM8255T
Controlador eMMC # 0 en S5PV310
RIFF Box JTAG compatibles Chipsets y Núcleos de Operaciones JTAG I / O

Núcleos ARM genérica: ARM7, ARM9 (ARM920, ARM926, ARM946), ARM11, Cortex-A8, A9 Cortex-
Qualcomm QSC Familia: QSC1100, QSC1110, QSC6010, QSC6020, QSC6030, QSC6055, QSC6085, QSC6240, QSC6270
Qualcomm MSM Familia: MSM6000, MSM6150, MSM6245, MSM6246, MSM6250, MSM6250A, MSM6260, MSM6275, MSM6280, MSM6280A, MSM6281, MSM6800A, MSM6801A, MSM6290, MSM7225, MSM7227, MSM7625, MSM7627, MSM7230, MSM8255, MSM8255T, MSM8260
Qualcomm QSD Familia: QSD8250, QSD8650
Qualcomm ESM Familia: ESM7602A
Qualcomm MDM Familia: MDM6085 MDM6200, MDM6600
OMAP Familia: OMAP1710, OMAP3430, OMAP3630, OMAP4430
NVIDIA Familia: tegra2
Marvell / XScale Familia: PXA270, PXA271, PXA272, PXA310, PXA312, PXA320
Samsung Procesadores: S5P6422, S5PV310
